一、黃色警告燈

故障已經存在且車輛仍然可以繼續行駛，但司機應盡早報修以免故障加重。

二、紅色停機指示燈

           一直點亮?xí)r，表明發動機存在嚴重故障，請司機盡早主動停機；一直閃爍時，發動機即將在30秒后自動停機。

扳綠色箭頭指的“超越開關”，可強制繼續行駛30秒，以確保能安全停車。

三、等待啟動指示燈

一直點亮?xí)r，表示正在進氣預熱，應在熄滅后再啟動發動機；一直閃爍時，表示啟動超時，應暫停2分鐘后再重新啟動馬達。

四、MIL指示燈 功能異常指示燈

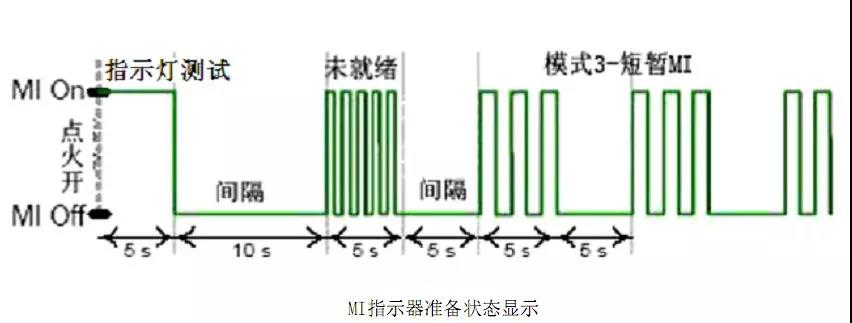

MIL燈，用于指示后處理相關故障。國六法規對與MIL燈的自檢要求，在T15上電時有5S的測試過程。在實際整車匹配過程中，

由于儀表上電初始化時間遠大于ECU上電初始化時間，因此在實際整車儀表上很難看到上述常亮5s的過程。

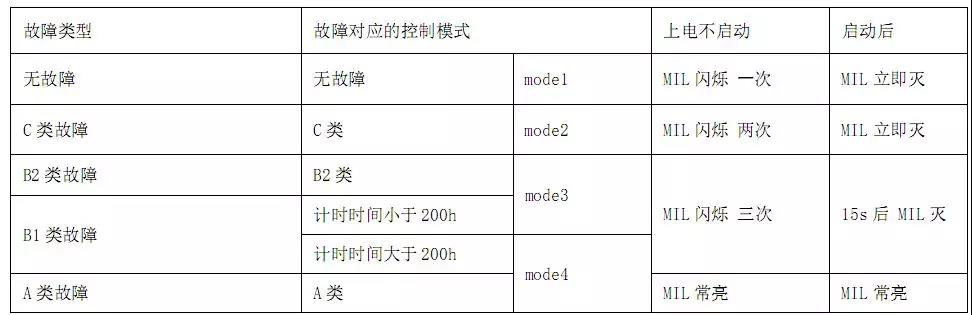

正常情況，上電不啟動，儀表自檢時間大約30s，當發動機無故障時，會周期性閃爍一次，啟動后立即熄滅；

如果閃爍兩次，則有C類故障，啟動后立即熄滅；如果閃爍三次，則有B類故障，啟動后15s，OBD燈熄滅；

如果OBD燈常亮，則提示有A類故障，啟動后OBD燈一直常亮。當提示有A、B、C類故障時，請盡快聯系服務站處理。

五、DPF指示燈 顆粒物捕集器指示燈

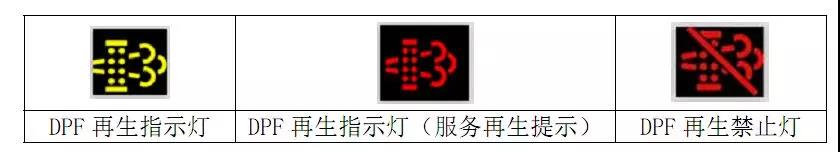

DPF 燈包含 DPF 再生指示燈和 DPF 再生禁止燈，燈的顯示形式主要為黃色閃爍、常亮和紅色。

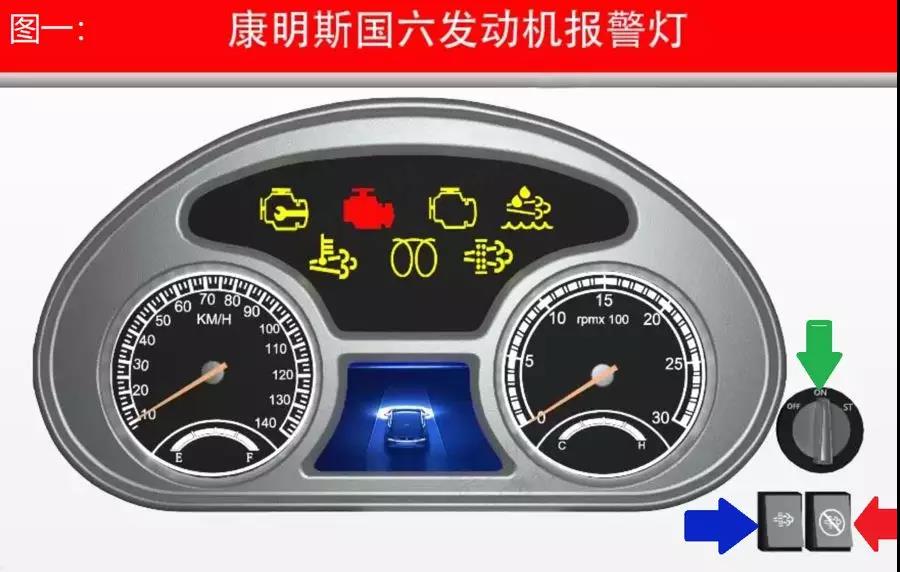

                   1）DPF 再生指示燈 黃色+閃爍：駐車再生提醒，需要到安全位置進行駐車再生；圖一右下角藍色箭頭所指的是駐車

2）DPF 再生指示燈 黃色+常亮：表示車輛正在再生，行車或駐車再生；

    3）DPF再生指示燈 紅色+常亮：服務再生提醒，需要將車輛開往服務站進行服務再生

  4）DPF 再生禁止指示燈 紅色+常亮：禁止再生，在加油站或者危險地方按下再生禁止開關

（儀表再生禁止燈顯示紅色指示燈閃亮或常亮?xí)r，  儀表會有相應的注釋?zhuān)?/span>

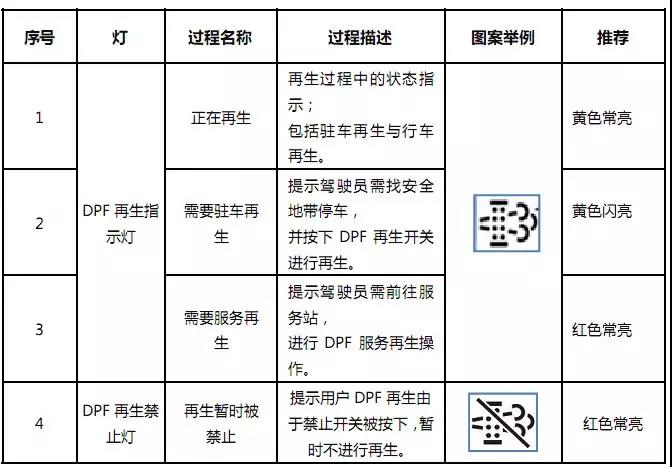

DPF 燈的點亮形式及分類見下表：

注：駐車原地主動強制再生時，發動機的排氣溫度相當?shù)馗?，?qǐng)司機朋友們注意避開易燃易爆等危險區域。

六、高排溫指示燈

行車時該燈亮起時，說明發動機的DPF正在行車再生，司機無需執行任何其它操作。

注：如果途徑易燃易爆區域，請按下圖一右下角紅色箭頭所指的“禁止再生開關”，離開危險區域后再次按動此開關以復位。

七、DWS指示燈 駕駛員報警指示燈

該燈亮起時，表示有與氮氧化合物排放控制有關的故障，車輛即將被限制扭矩和限制車速，請盡早報修
